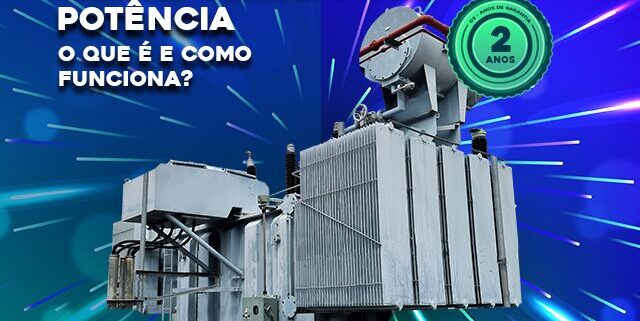

Transformador de Potencia

O transformador de potência é o equipamento de maior porte na cadeia de transmissão e distribuição de energia elétrica. Ele opera nas subestações de geração, transmissão e subtransmissão, trabalhando com tensões de dezenas a centenas de quilovolts e potências que podem chegar a centenas de MVA. A confiabilidade desse equipamento é crítica para todo o sistema elétrico: uma falha em um transformador de potência em uma subestação de transmissão pode afetar o fornecimento de energia para regiões inteiras.

Por essa razão, o projeto, a fabricação e a manutenção do transformador de potência são regulados por normas técnicas rigorosas e exigem engenharia especializada em todas as etapas.

Diferença entre transformador de potência e transformador de distribuição

O transformador de potência e o transformador de distribuição pertencem à mesma família de equipamentos eletromagnéticos, mas operam em faixas de tensão, potência e condições de serviço bastante diferentes. Os transformadores de distribuição atuam na etapa final da cadeia elétrica, reduzindo a tensão de média para baixa tensão para o consumidor final, com potências típicas entre 15 kVA e 2.500 kVA.

O transformador de potência, por sua vez, opera entre os níveis de alta e extra-alta tensão (de 69 kV a 750 kV) e em potências que vão de alguns MVA a mais de 500 MVA. Seu custo é muito maior, seu peso pode superar centenas de toneladas e seu transporte e instalação exigem logística especializada.

Classificação dos transformadores de potência

Os transformadores de potência são classificados de acordo com vários critérios técnicos:

Quanto ao número de enrolamentos, podem ser de dois ou três enrolamentos. O modelo de três enrolamentos é comum em subestações onde se conectam duas redes em tensões diferentes ao mesmo barramento de alta tensão.

Quanto ao tipo de resfriamento, seguem a nomenclatura padronizada pela IEC 60076: ONAN (óleo natural, ar natural), ONAF (óleo natural, ar forçado), OFAF (óleo forçado, ar forçado) e ODAF (óleo forçado direcionado, ar forçado). Cada classe de resfriamento define limites de temperatura e capacidade de carga diferentes.

Quanto à mobilidade, podem ser fixos, de instalação permanente, ou de reserva móvel, montados sobre carreteiros especiais para substituição de emergência em diferentes subestações.

Ensaios em transformadores de potência

Todo transformador de potência deve ser submetido a uma série de ensaios antes de entrar em operação, conforme a ABNT NBR 5356 e a IEC 60076. Os ensaios de rotina são realizados em cada unidade fabricada e incluem:

•          Medição da relação de transformação e verificação do grupo vetorial
•          Medição das resistências dos enrolamentos e impedância de curto-circuito
•          Ensaio de tensão aplicada e tensão induzida para verificação do isolamento
•          Medição das perdas em vazio e em plena carga
•          Verificação da rigidez dielétrica do óleo isolante

Os ensaios de tipo são realizados em um protótipo ou em uma unidade de cada série de projeto e incluem o ensaio de impulso atmosférico e o ensaio de temperatura.

Manutenção de transformadores de potência

A manutenção do transformador de potência é um processo exigente e de alto custo, mas indispensável para garantir a vida útil prevista em projeto. O programa de manutenção inclui análise periódica do óleo isolante com ensaios físico-químicos e análise de gases dissolvidos (DGA), termografia dos terminais e buchas, inspeção de conservadores e válvulas de alívio de pressão, e verificação dos sistemas de proteção como o relé de Buchholz e o termômetro com contatos.

Em casos de anomalias detectadas na DGA, como aumento de hidrogênio ou acetileno, é necessária uma investigação mais detalhada que pode incluir inspeção interna do equipamento com análise do papel isolante e das bobinas.

Perguntas frequentes sobre transformador de potência

Qual é a diferença entre a impedância de curto-circuito de um transformador de potência e de distribuição?

Os transformadores de potência de grande porte geralmente possuem impedâncias de curto-circuito mais elevadas, entre 10% e 20%, enquanto transformadores de distribuição trabalham tipicamente com 4% a 6%. A impedância mais alta nos transformadores de potência limita as correntes de curto-circuito no sistema e facilita a coordenação das proteções.

Por que o óleo de um transformador de potência precisa ser analisado periodicamente?

O óleo isolante do transformador tem dupla função: isolar os componentes energizados e dissipar o calor gerado pelas perdas internas. Com o tempo, ele se degrada por oxidação e absorção de umidade, perdendo suas propriedades dielétricas. A análise periódica identifica essa degradação antes que cause falhas no isolamento.

O que é e para que serve o relé de Buchholz em um transformador de potência?

O relé de Buchholz é um dispositivo de proteção instalado na tubulação entre o tanque principal e o conservador de óleo. Ele detecta a formação de bolhas de gás durante falhas internas incipientes e a perda brusca de óleo em caso de defeito grave, atuando em alarme ou desligamento conforme a severidade do evento.

Para fornecimento, manutenção e suporte técnico em transformador de potência, entre em contato com a Inova Equipamentos Elétricos: (11) 97614-9957.
